學校時鐘系統
為XX一中配置一套獨立的子母鐘系統，采用上海嶺通電子科技有限公司研發和生產的HC210時鐘系統全套產品。
XX一中HC210時鐘系統的設計，具有以下特點:
? 母鐘采用一主一備全功能冗余備份運行方式；
? 系統整體采用一、二級母鐘分層結構；
? 母鐘與子鐘之間以RS485為主要通信方式；
? 一級母鐘同時還配置NTP網絡對時接口，為學校計算機局域網提供標準時基。
? 配置有獨立的時鐘管理系統。
系統內一級母鐘起主要核心作用，其所產生的標準時間信號，既為直接下掛的子鐘和計算機局域網提供對時，也同時為二級母鐘提供時鐘源信號。二級母鐘的設立，主要為減輕一級母鐘輸出信號直接出線的數量壓力（指工程方面，而非接口配置方面），它的功能是擴展，因此輸出接口配置類型及技術指標等，均與一級母鐘無異。
1.核心一級母鐘的設計布置
XX一中時鐘系統的主、備一級母鐘及時鐘管理系統，設置在綜合樓3層廣播室內。母鐘建議與計算機局域網合并安裝在同一機柜內（主、備母鐘總共只需4U的安裝位置），時鐘管理系統主機可就近放置在其他工作平面上。
主、備母鐘各有一根天線，天線探頭按規范應該安裝在建筑物頂部，并且要求仰角十五度內無屏蔽性遮擋物，同時應遠離避雷裝置10米以上，并避免同頻率無線發射設施的直接照射。母鐘與天線探頭之間的饋線按例應順著弱電井自下而上敷設。天饋線在機房?jī)?nèi)一端將設置防雷擊浪涌電流裝置，以避免可能的雷電感應引入電流對母鐘造成的沖擊損壞。天饋線總長度超過100米時還應考慮加裝信號放大器。
2.子鐘的型號選擇配置
XX一中整套系統的終端子鐘，總共選擇配置為3種型號的數字子鐘，全部為485信號接口。三種型號具體配置及使用場合說明如下：
? SDB1401單面數字子鐘：4寸紅色字符，單面"時、分、秒"顯示，壁掛式安裝。主要配置在學生教室，一般安裝在教師講臺對面墻上（學生上課背對方向）。
? SDB1502雙面數字子鐘：5寸紅色字符，雙面"時、分、秒"顯示，懸掛式安裝。主要安裝在教學樓走廊、學生宿舍走廊，甚至車庫行車道等區域中間，適合相向而行的人員都能觀察到時間信息。
? SDB2401單面雙聯數字式日歷子鐘：上聯顯示"年、月、日、星期"信息，2.3寸紅色字符；下聯4寸紅色字符，顯示"時、分、秒"。適配置合在綜合性人流比較集中（比如門廳、會議室）、面積比較大（比如圖書館）或相對需要時間日歷顯示信息比較全（比如傳達室、收發室）的區域，壁掛式安裝
具體方案細節和CAD結構圖紙見文檔資料中：
(文檔資料右鍵迅雷下載)
學校時鐘系統
xx市中心醫院新建門診、內科大樓地下2層、地上19層，共21層。其時鐘系統各類子鐘設計分布于大樓各層主要通道、護士臺、候診室及手術室、值班室等地，為醫、患人員及其他來訪者提供精確、統一的時間參考。
按常規考慮，整個時鐘系統的母鐘，應安裝大樓信息中心機房?jī)?nèi)。但圖中未找到相應位置，信息中心機房可能在醫院原有其他大樓內，所以，我們將把HC210系統母鐘及其時鐘管理系統安裝在大樓一層的消防控制室內。母鐘與子鐘之間的信號線通過各層弱電槽敷設，母鐘天線及各層之間的線路通道直接走弱電井向上敷設。

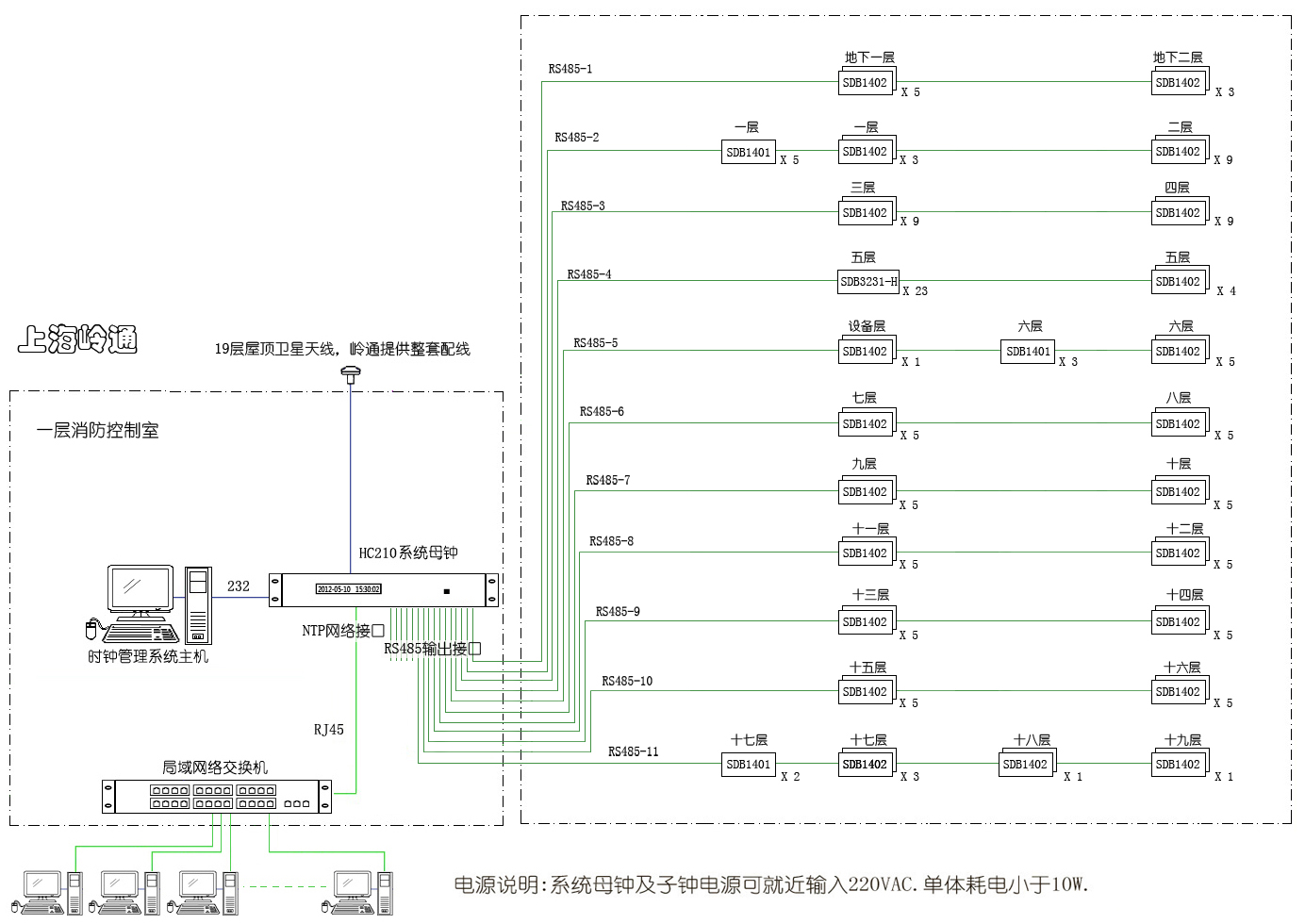

本系統采用單層結構RS485總線信號傳輸方式，單母鐘設計（不設備用母鐘）。在驅動接口方面，我們?yōu)槟哥娕渲?6路485信號標準時碼輸出接口，理論上可驅動512臺子鐘。母鐘與子鐘之間均采用直連式接線，中間無需任何擴展接口設備；另配置1路NTP網絡對時接口，相當于一臺高性能網絡時間服務器，可為醫院計算機局域網提供標準時基。
體育館時鐘系統
體育場和體育館分別為2個母鐘，所以編號相同并不表示在同一路線上。只有同屬一個場館的子鐘，同一編號表示接在同一路信號線上。
各子鐘歸屬母鐘端口的分配，只以布線方便為原則，有不合理的，可以在實際施工時調整。甚至可以幾路合并1路。
